NÃO INCLUSO INSTALAÇÃO

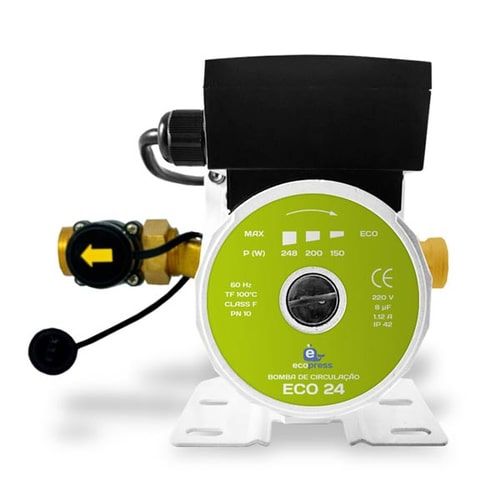

A ECO24 PF/PB é uma bomba hidráulica para pressurização de água em residências. A bomba fornece uma pressão adicional para chuveiros, torneiras e pontos de saída semelhantes para uso doméstico. A bomba incorpora um interruptor de fluxo (fluxostato), que inicia ou para o bombear quando a torneira é ligada ou desligada. Acessórios O Uma conexão de bronze 1" (rosca fêmea) x 3/4" (rosca macho) com anel de vedação de borracha nitrica. Um fluxostato com conexão de Bronze 1 « (rosca fêmea) x 3/4" (rosca macho). Um interruptor elétrico para função manual, desligado e automático.
ATENÇÃO Esta bomba só deve ser instalada por empresas credenciadas pela Hioda comercial Ltda. (Rede de assistência técnica), sob pena de perda de GARANTIA. Este aparelho não se destina a utilização por pessoas (inclusive criança) com capacidade físicas, sensoriais ou mentais reduzidas; ou, por pessoas com falta de experiência e conhecimento (a menos que tenham recebido instruções referentes à utilização do aparelho, ou estejam sob a supervisão de uma pessoa responsável pela sua segurança)
Pressurizador para rede hidráulica Manual de Instalação e Operação Certificado de Garantia A ECO24 PF/PB é uma bomba hidráulica para pressurização de água em residências. A bomba fornece uma pressão adicional para chuveiros, torneiras e pontos de saída semelhantes para uso doméstico.
A bomba incorpora um interruptor de fluxo (fluxostato), que inicia ou para o bombear quando a torneira é ligada ou desligada. Acessórios O Uma conexão de bronze 1" (rosca fêmea) x 3/4" (rosca macho) com anel de vedação de borracha nitrica. Um fluxostato com conexão de Bronze 1 « (rosca fêmea) x 3/4" (rosca macho). Um interruptor elétrico para função manual, desligado e automático.
Estator encapsulado em aço inox; Bomba pode ser ajustada em 'Manual', 'Automático' ou 'Off' Vazão até 3,5m³/h (13 gpm); Fácil instalação e manutenção; Funcionamento automático (com uso de fluxostato); Baixo nível de ruído; Dimensões compactas; Motor e mancais refrigerados a água; Seletor de modo (funcionamento em modo automatico ou manual); Dispositivo térmico de segurança no motor. ! ! ATENÇÃO ATENÇÃO O pressurizador não deve receber água diretamente da rede da rua. O excesso de pressão danificará o conjunto. Assegurar a perfeita vedação da tubulação. A entrada de ar falso poderá causar danos ao conjunto. Utilizar o mínimo possível de conexões. Evitar o uso de joelhos, preferir as curvas. Evitar a incidência de sujeiras dentro do pressurizador. É exigido a utilização de um filtro de linha ‘‘Y’’ na entrada da bomba, sob pena da perda da garantia.
Ler atentamente o manual de instalação. Nunca utilize cola líquida para vedação da rosca, use somente fita Teflon. O pressurizador deve ter um disjuntor exclusivo. Todo o equipamento elétrico deve ser aterrado, assim como a rede elétrica do local deve estar protegida com disjuntores e/ou fusíveis. As instalações elétricas devem atender a legislação do país ou da concessionária fornecedora de energia elétrica. Brasil - ABNT NBR 5410. Instalação obrigatória no circuito elétrico de alimentação, um dispositivo de corrente diferencial residual (DR) com a corrente diferencial nominal de operação não excedendo 30mA.
Consulte o seu eletricista. Realizar a limpeza periódica dos filtros. Verificar se a tensão (voltagem da rede elétrica) é a mesma do pressurizador. Utilizar bitolas de cabos compatíveis com as correntes elétricas do pressurizador. Obrigatório a instalação com o fio terra. Isolar todas as conexões elétricas. Em caso de falha, não insistir em tentativas seguidas de acionamento. o que poderá danificar o pressurizador. Tensão: Frequência: Classe de Proteção: Temperatura máxima. Classe de Isolamento: Pressão max. ínt. sucção: Capacitância: Corrente: Temperatura máxima (Modo Manual). Potencia (w) 220V 60 Hz IP 42 110ºC F 6 bar 8 µF 1,12
Este pressurizador deve ser instalado em ambiente coberto e não exposto a jatos de água. A instalação deve ser bem ventilada e não sujeita a orvalho e umidade. Caso o cabo de alimentação do pressurizador esteja danificado, favor entrar em contato com a assistência técnica para que o mesmo seja substituído, evitando assim, riscos de acidentes elétricos. Não instale a bomba ao lado da caixa d´água sobre o piso superior/laje e forros em geral.
O equipamento deve ser instalado logo abaixo desses locais (com suporte aéreo). ou ainda em pisos com proteção impermeável contra possíveis vazamentos. Não deixe a bomba operar sem água por um período superior a 10 segundos. Esta bomba não deve ser instalada em um ambiente com elevado índice de umidade. Os cabos e os componentes elétricos devem permanecer protegidos de algum eventual vazamento no funcionamento e/ou na montagem. Maior que 20 cm Válvula de fechamento Válvula de fechamento Maior que 20 cm Posições corretas para instalação Posições incorretas para instalação ! ATENÇÃO Nunca instalar a bomba na saída de aquecedores de água. Se a bomba for instalada em uma tubulação onde possam ocorrer bolhas de ar, é recomendável instalar um respiro automático (purgador).
A bomba deve ser instalada em locais protegidos do sol, chuva, entre outras condições climáticas adversas. Deve-se providenciar um ponto de drenagem de água em local próximo da bomba para manutenção e eventuais vazamentos.
Corpo da bomba:........Bronze (PB) ou Ferro (PF). Conexões:...................¾" BSPM Potencia (Máxima):...248 Voltagem:....................220V monofásico. (Verifique a voltagem na etiqueta do aparelho). Freqüência:..................60 Hz Rosca Bomba:...........1
